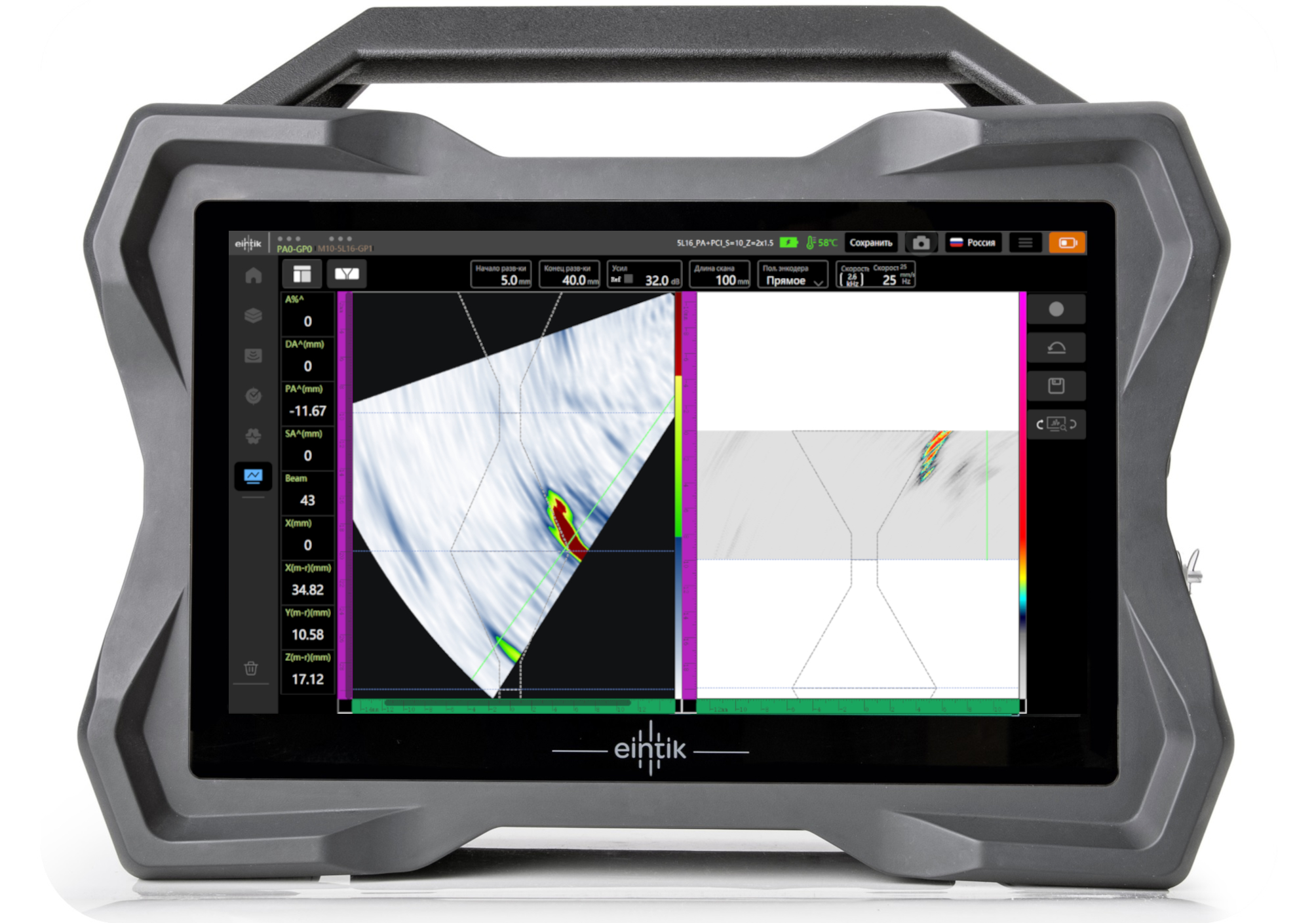

Высокопроизводительные многофункциональные ультразвуковые дефектоскопы серии PHASEYE предназначены для проведения ручного, механизированного и автоматизированного контроля сварных швов, основного металла и изделий из композитных и полимерных материалов с применением различных методов: фазированные решётки (ФР), фазово-когерентная визуализация (PCI), метод полной фокусировки (TFM), дифракционно-временной метод TOFD, классический ультразвуковой контроль (УЗ).
Основными достоинствами дефектоскопов серии PHASEYE являются:
- Высокая скорость записи данных при механизированном и автоматизированном контроле;
- Одновременный контроль разными методами контроля, включая ФР+TFM/PCI;
- Наличие бесплатного ПО PhaseSoft для просмотра и анализа данных контроля. Данное ПО работает в ОС Windows, Linux и Astra-Linux;
- Дополнительное российское бесплатное ПО для автоматического заполнения отчетов/заключения по форме пользователя. Так же данное ПО имеет возможность автоматически оценивать допустимость дефектов и объединить их по критериям пользователя.
- Моделирования формы ультразвукового пучка с расчетом ближнего поля, ширины пучка в точке фокусировки, длину зоны фокусировки. Так же рассчитывается ширину ультразвукового пучка в любой точке по выбору пользователя.
- Автоматическая и ручная настройка ВРЧ для ФР по БЦО, ПДО, зарубкам и сегментам. Загрузка в прибор расчетной ВРЧ.
- Настройка АРД-диаграмм для всех лучей ФР по БЦО или донному сигналу;
- Автоматическая настройка без образцов задержки призмы и угла ввода для ФР преобразователей.
- Автоматическая угловая регулировка чувствительности ФР;
- Может работать совместно с высокоскоростными автоматизированными сканерам (иммерсионные ванны, двухкоординатные сканеры для контроля листов/крыльев и др.)
- Дистанционное управления через пульт или планшет;
- Удалённый доступ к дефектоскопу через Интернет для настройки или диагностики оборудования.
Основные задачи контроля:

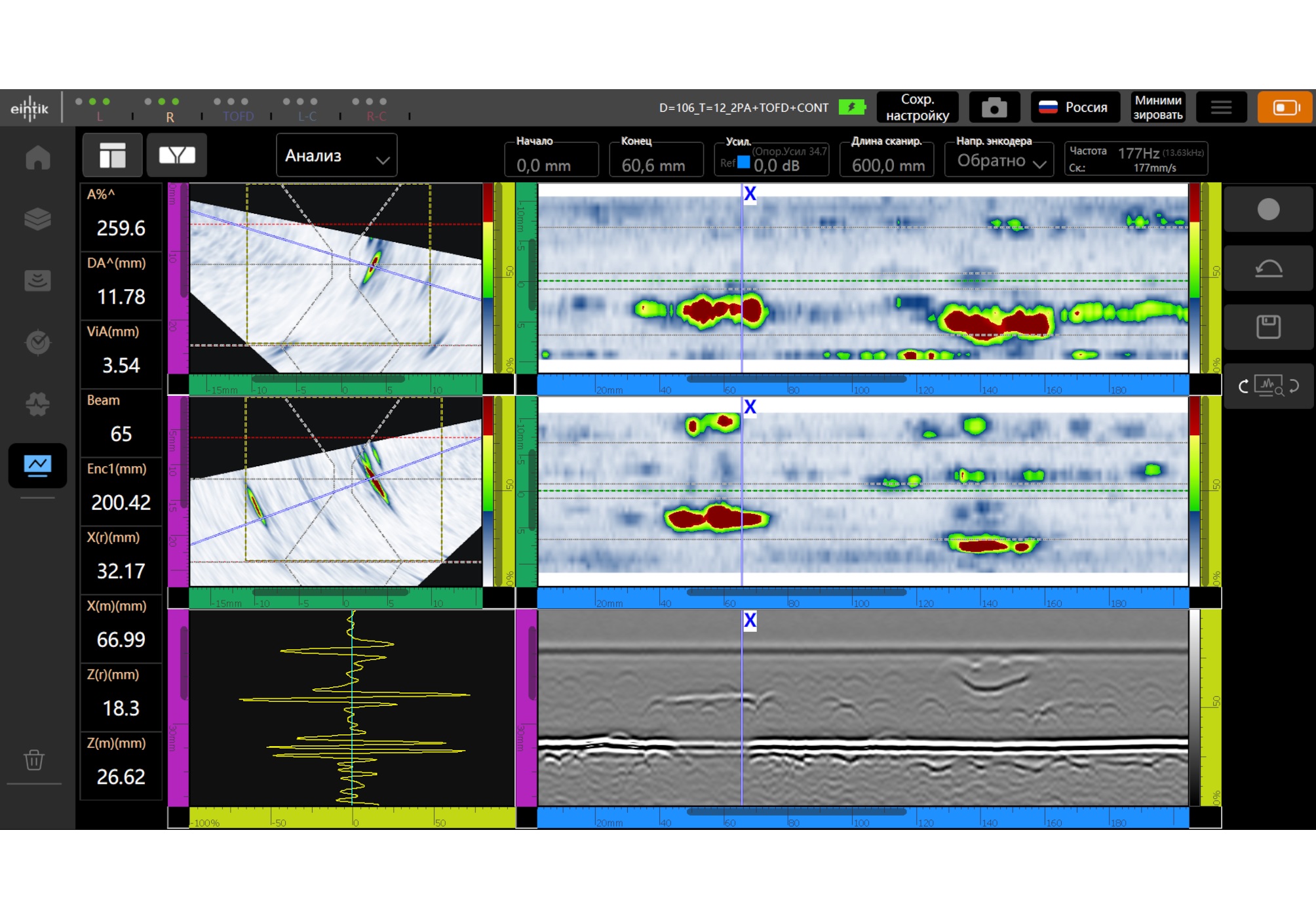

- Контроль сварных швов с применением нескольких ФР преобразователей и TOFD;
- Контроль аустенитов с высоким затуханием ультразвука;
- Контроль толстостенных сварных швов до 300 мм;
- Контроль основного металла трубопроводов, сосудов и резервуаров с целью выявления потери металла, расслоений, включений и трещин любой ориентации;
- Контроль литья, паковок и проката большой толщины;
- Контроль композитных и полимерных материалов с высоким затуханием ультразвука.
Модификации дефектоскопа PHASEYE:
PHASEYE PA32-64PR — базовая модификация для работы методами ФР, TOFD и одноканальным УЗ.
PHASEYE PA32-64PR-TFM — модификация аналогична PHASEYE PA32-64PR, добавлены методы контроля TFM и PCI.
PHASEYE PA32-128PR – модификация с увеличеным коллективом элементов ФР за одно сканировании. Позволяет проводить контроль ФР преобразователем 128 элементов или двумя ФР преобразователями по 64 элемента. Работает методами ФР, TOFD и одноканальным УЗ.
PHASEYE PA32-128PR-TFM — модификация аналогична PHASEYE PA32-128PR, добавлены методы контроля TFM и PCI.
PHASEYE FMC-64 – модификация с 64 независимыми каналом и с поддержкой до 128 элементов. Работает методами ФР, TFM, PCI, TOFD и одноканальным УЗ.
