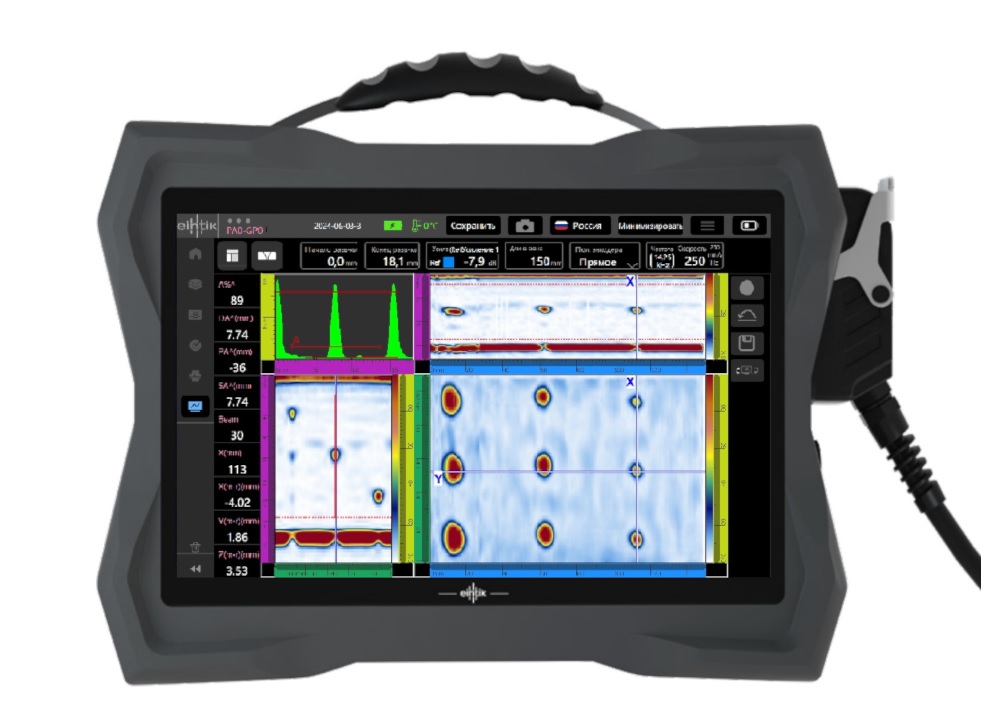

Многофункциональны ультразвуковые дефектоскопы серии PHASEYE S предназначены для проведения ручного и механизированного контроля сварных швов, основного металла и изделий из композитных и полимерных материалов с применением фазированных решёток (ФР), метода TOFD и классического ультразвукового контроля (УЗ).
Основными достоинствами дефектоскопов серии PHASEYE S являются:
- Простота настройки благодаря пошаговому меню;
- Удобство проведения работ, так как все параметры, которые нужно менять при ручном и механизированном контроле, находятся на главном экране (усиление, диапазон развертки, положение стробов, скорость сбора данных, направление сканирования, длина записываемого участка и др.);
- Наличие бесплатного ПО PhaseSoft для просмотра и анализа данных контроля. Данное ПО работает в ОС Windows, Linux и Astra-Linux;
- Дополнительное российское бесплатное ПО для автоматического заполнения отчетов/заключения по форме пользователя. Так же данное ПО имеет возможность автоматически оценивать допустимость дефектов и объединить их по критериям пользователя.
- Автоматическая и ручная настройка ВРЧ для ФР по БЦО, ПДО, зарубкам и сегментам. Загрузка в прибор расчетной ВРЧ.
- Настройка АРД-диаграмм для всех лучей ФР по БЦО или донному сигналу;
- Автоматическая настройка без образцов задержки призмы и угла ввода для ФР преобразователей.
- Автоматическая угловая регулировка чувствительности ФР;
- Возможность применения для работы совместно с автоматизированными сканерам (иммерсионные ванны, двухкоординатные сканеры для контроля листов/крыльев и др.)
- Дистанционное управление через пульт или планшет;
- Удалённый доступ к дефектоскопу через Интернет для настройки или диагностики оборудования;
- Компактное исполнение в сочетании с высокими техническими характеристиками и большим функционалом.
Основные задачи контроля:
- Контроль сварных соединений различного типа (стыковые, угловые, нахлёстанные, точечная сварка);
- Контроль основного металла трубопроводов, сосудов и резервуаров с целью выявления потери металла, расслоений, включений и растрескиваний;
- Контроль литья, паковок и проката;
- Контроль композитных материалов на расслоение (не проклей) и растрескивание;
- Контроль сварных соединений и муфт на полиэтиленовых трубах.
Модификации дефектоскопа PHASEYE S:
PHASEYE S PA16-64PR — дефектоскоп имеет 16 независимых каналов ФР. Данная модификация подходит для контроля сварных швов толщиной до 30 мм из углеродистой стали и аустенитов с небольшим затуханием ультразвука. Так же данная модификация является оптимальной для контроля композитных материалов и точечной сварки.
PHASEYE S PA32-64PR — дефектоскоп имеет 32 независимых каналов ФР. Данная модификация подходит для контроля сварных швов толщиной до 150 мм из углеродистой стали и аустенитов с сильным затуханием ультразвука.
