ОПИСАНИЕ

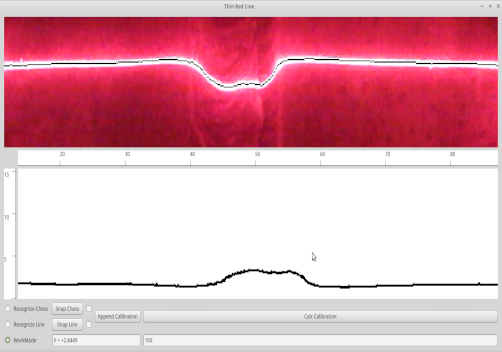

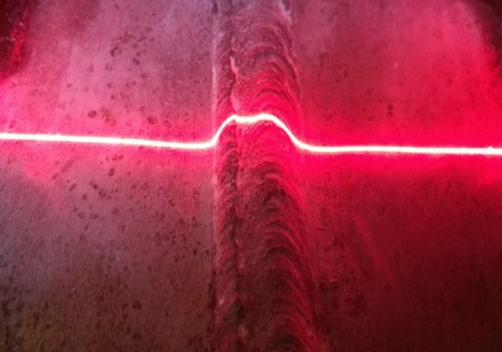

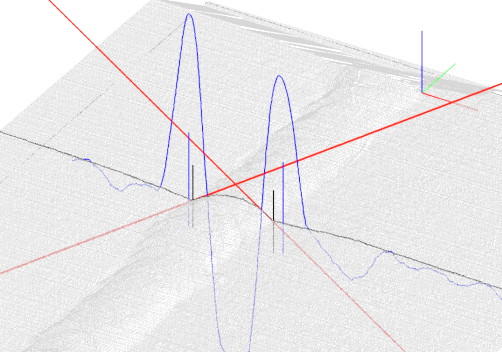

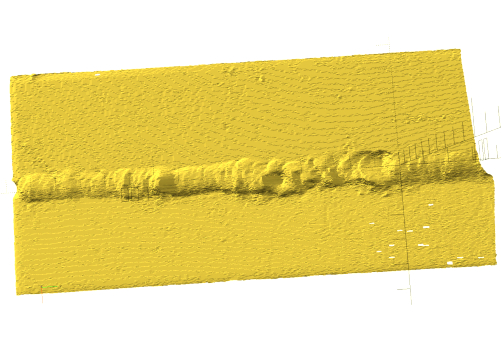

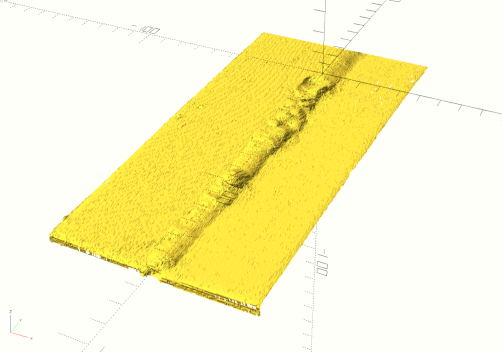

Система TRL разрабатывается для лазерного сканирования сварных соединений с целю определения их точных геометрических параметров и измерения наружных дефектов, таких как смещения кромок, подрезы, межваликовые западения и другие. Применение данной системы позволит автоматизировать процесс визуально-измерительного контроля. Анализ файла проводится путем введения недопустимых параметров геометрических отклонений поверхности сварного соединения, после чего программное обеспечение выделяет дефектные области на трехмерной модели. Система разрабатывается в портативном исполнении для лабораторных и полевых работ, на так же она может быть интегрирована в автоматизированную линию контроля на производстве трубной продукции.

Система TRL может быть доукомплектовано опцией метрической объемной фото-фиксации на основе пространственной синхронизации двух оптических систем. Данная опция позволит добавлять в объемную 3D модель фактуру сварного шва для более полного анализа с фиксаций дефектов, которые не могут быть четко определены с помощью лазера, например пористость на валике усиления сварного шва. Так же система фото-фиксации имеет дополнительные преимущества при комбинации с капиллярным методом контроля, позволяя определять и измерять трещины и микропоры.

ХАРАКТЕРИСТИКИ

ГАЛЕРЕЯ
