РСМК-04 «РОСОМАХА»

ОПИСАНИЕ

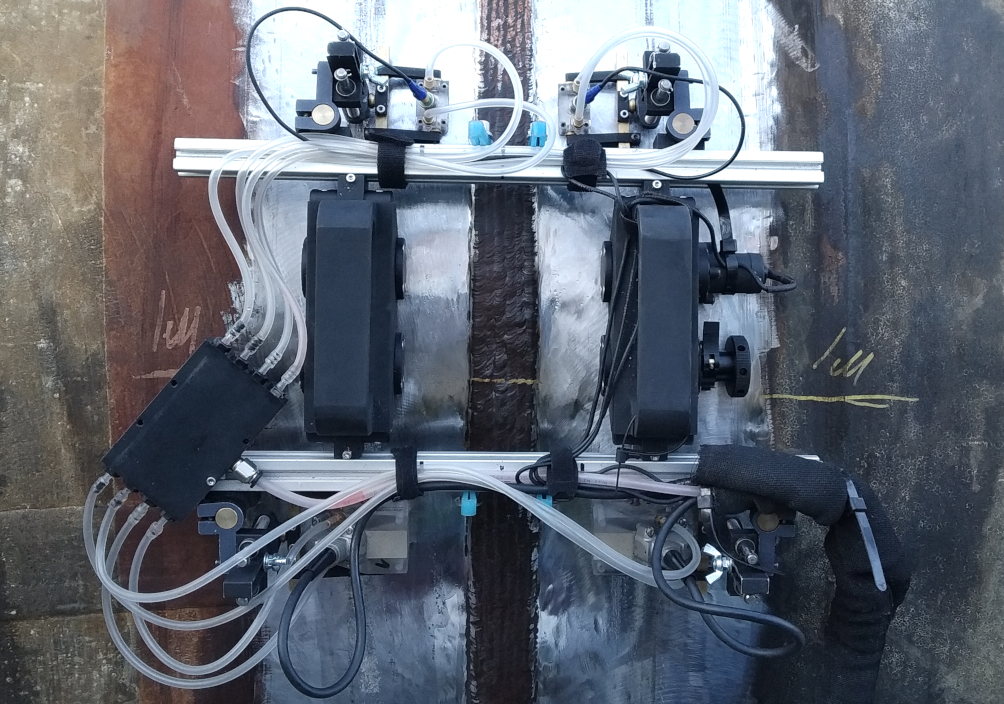

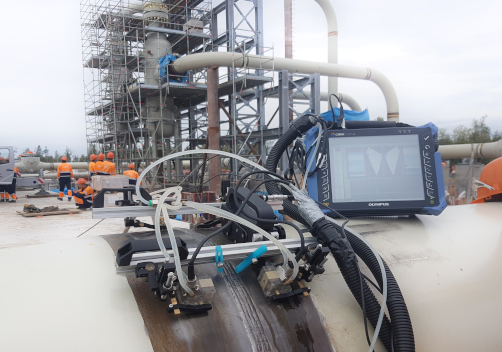

Сканер РСМК-04 «РОСОМАХА» применяется для ультразвукового контроля кольцевых и продольных сварных швов  трубопроводов, вертикальных и горизонтальных сварных швов резервуаров и других металлоконструкций. Применение сканера обеспечивает наилучшее качество данных контроля и гарантирует  точное соблюдение отступа от центра шва во время сканирования. Благодаря возможности размещения магнитных колес по одной стороне сварного соединение возможно проводить контроль нахлёстанных сварных соединении, уторных швов резервуаров,  разнотолщинных соединений с большим смещением кромок (более 5 мм). Так же сканер удобен при контроле отводов. Благодаря тормозу с жесткой фиксацией сканера на трубе в любом положении для проведения контроля любых диаметров трубопроводов потребуется не более 2 человек.

Кроме контроля сварных соединений сканер может работать с прямыми ФР преобразователями при контроле основного металла. Сканер позволяет работать в режиме линейного или растрового сканирования.



К основным достоинствам сканера РСМК-04 «РОСОМАХА» относятся:

  • Возможность реализации разных методов ультразвукового контроля сварных швов (ФР, TOFD, Дуэт, Тандем, SAFT, FMC).
  • Возможность применения для сплошного контроля основного металла трубопроводов и резервуаров.
  • Опция моторизированного привода для исключения пропусков данных из-за рывков и для упрощения работы оператора.
  • Возможность использовать дополнительной ручки с магнитным колесом для получения максимальной устойчивости при сканировании.
  • Высокоточный датчик пути  установлен на магнитном колесе, что исключает проскальзывание и погрешность измерения пройдённого пути.
  • Ручка вращения магнитного колеса для сканирования без рывков по неровной поверхности и для проезда через сварной шов.
  • Большое усилие прижима магнитных колес к металлической поверхности, что позволяет уверено фиксировать сканер тормозом на вертикальной поверхности.
  • Возможность установки  до восьми ультразвуковых преобразователей.
  • Износостойкие полиуретановые указатели шва для повышения точности соблюдения отступа в процессе сканирования.
  • Прижимы  со сменными пружинами обеспечивают оптимальное прижатие с минимальным износом призм и исключают повреждение призм при наезде на капли металл и риски.
  • Компактность и легкий вес.
  • Использование самых качественных компонентов для максимальной надежности (защищенные подшипники, помехоустойчивые энкодеры, оптимально подобранные материалы конструкции сканера и др.).
  • Высокая защищенность для работы в тяжелых условиях.
  • Совместим с призмами и приборами разных производителей: Олимпус, Харфанг, Айсоник и др.
