ОПИСАНИЕ

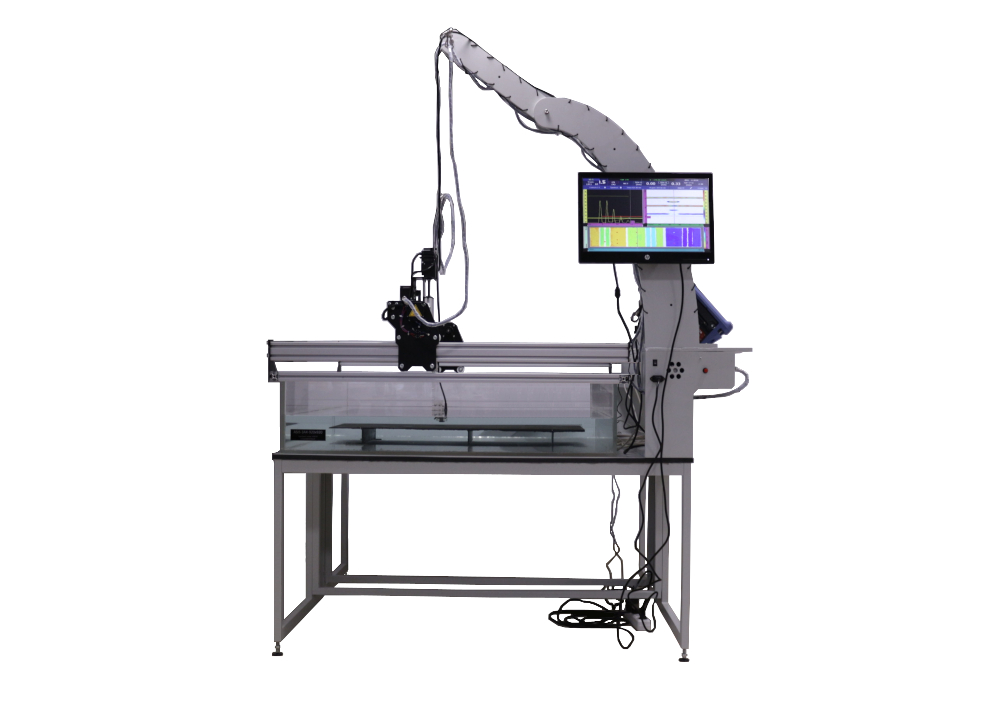

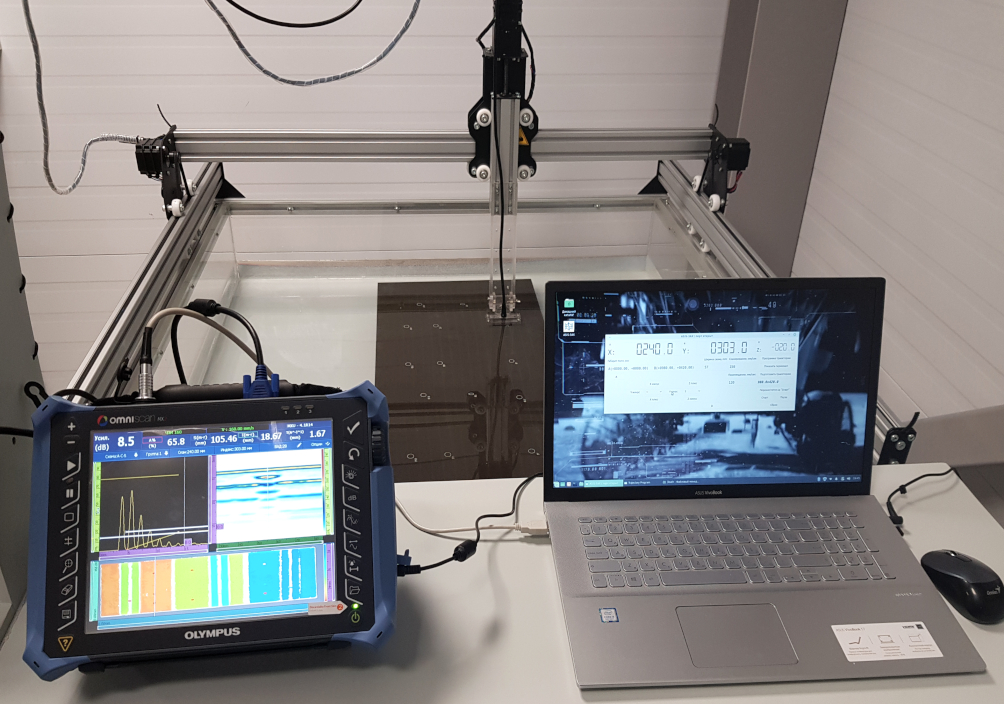

Система ASIS предназначена для ультразвукового иммерсионного контроля совместно с дефектоскопами марки OmniScan в одноканальном режиме и с применением ультразвуковых фазированных решёток. Система позволяет проводить высококачественной ультразвуковой контроль различных изделий из композитных и полимерных материалов, керамики,  металлических деталей и заготовка. Кроме контроля основного материала возможно проводить контроль сварных соединений.

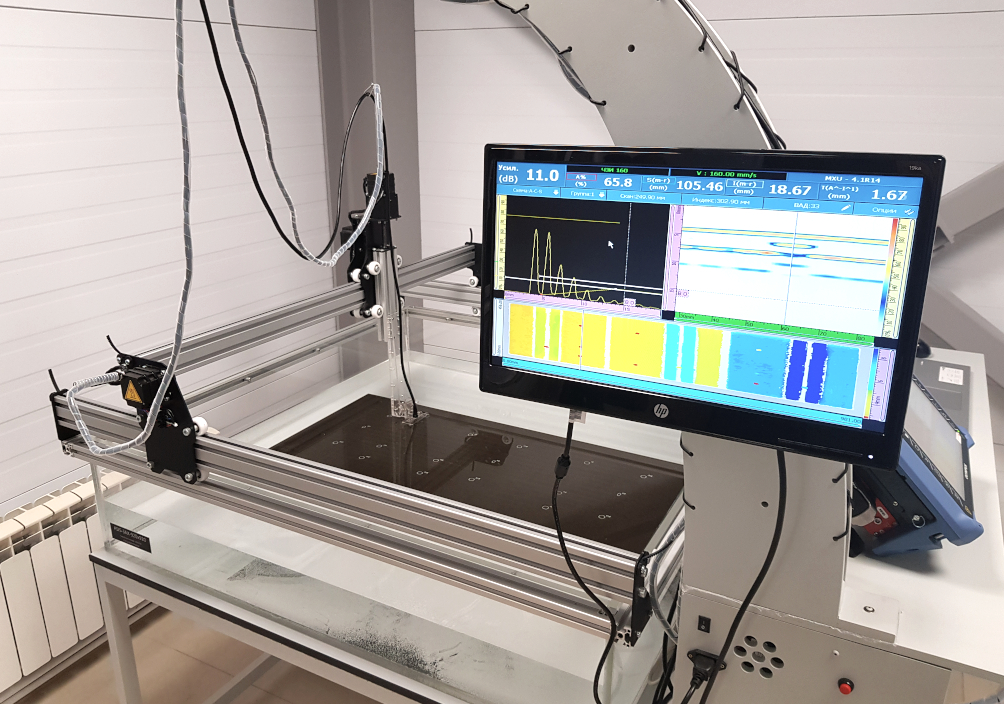

Ведется разработка двух модификации сканирующей системы. Первая модификация ASIS-3AX имеет три автоматизированные оси и позволяет перемещать ультразвуковой преобразователь по трем координатам: длина (X) , ширина (Y), высота (Z). Данная модификация предназначена для контроля плоских изделий, или изделий со ступенчатой формой.

Вторая модификация ASIS-5AX имеет пять автоматизированных осей. К осям X, Y, Z добавляются оси поворота ультразвукового преобразователя право-лево (крен) и назад-вперед (тангаж). Применение двух поворотных осей позволяет проводить контроль объекты криволинейной формы, при этом изменение угла наклона ультразвукового преобразователя обеспечивает направление ультразвукового луча под прямым углом к каждой точке поверхности контролируемого изделий. Перед ультразвуковым контролем криволинейных изделий в системе сканирования необходимо задать форму объекта контроля. Для этого предлагается три варианта. Первый вариант - загрузка в систему готовой объемной модели изделия. Второй – предварительное ультразвуковое сканирование прямым лучам для получения сигнала от поверхности с последующим созданием модели кривизны поверхности. Данный способ имеет свои ограничения и подходит не для всех изделий. В качестве третьего варианта получения формы контролируемого объекта предлагается установка на сканирующую систему ASIS-5AX лазерного блока TRL для получения 3D модели контролируемой поверхности.

ХАРАКТЕРИСТИКИ

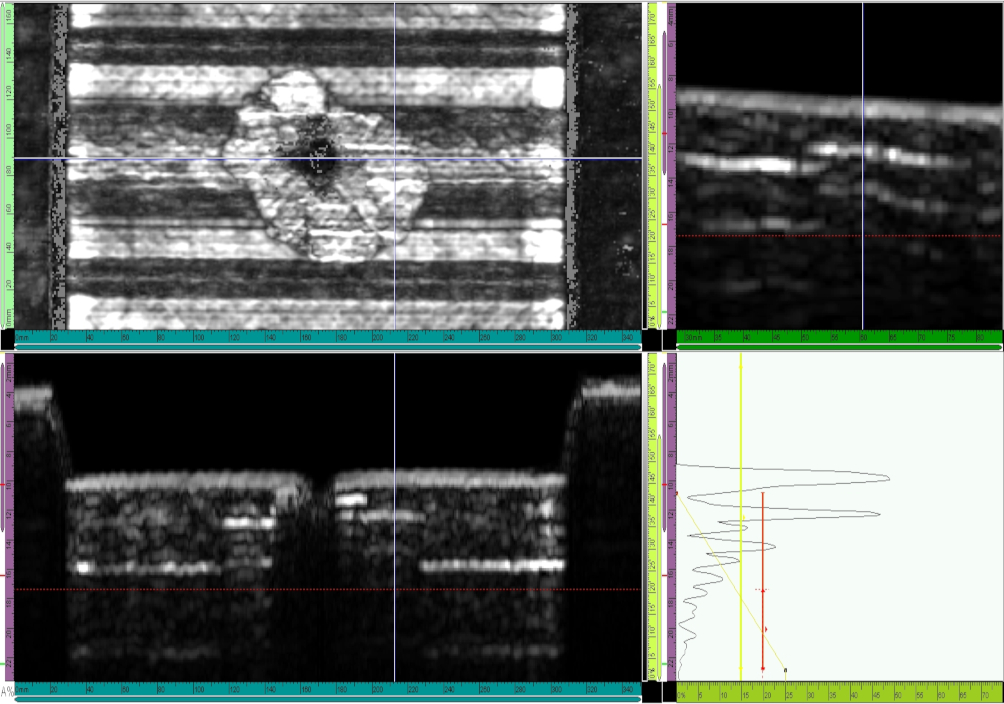

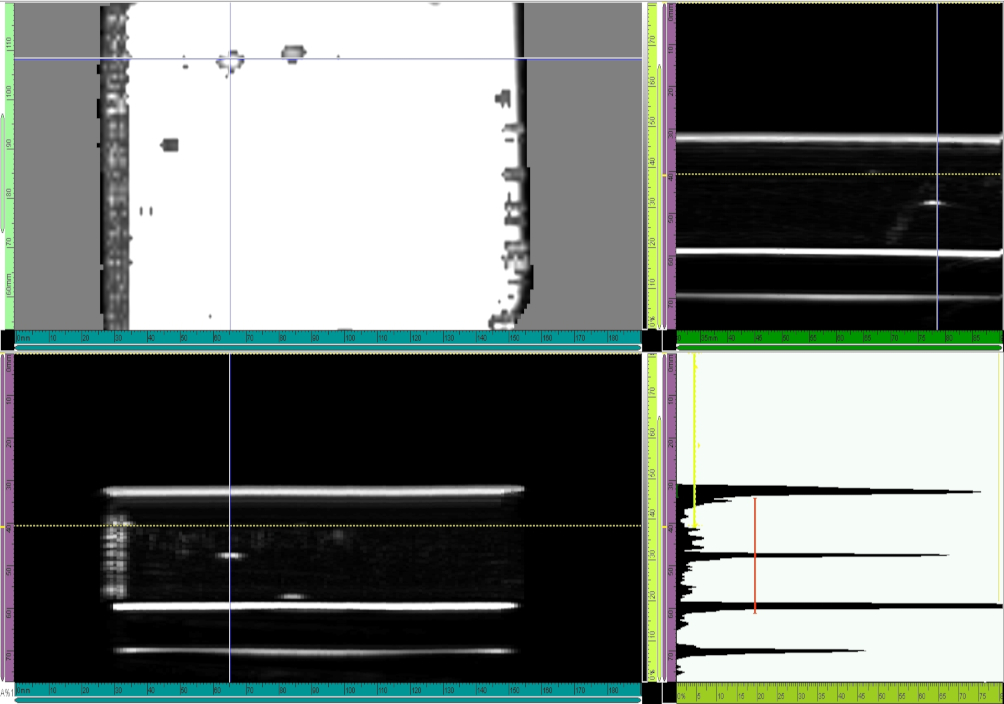

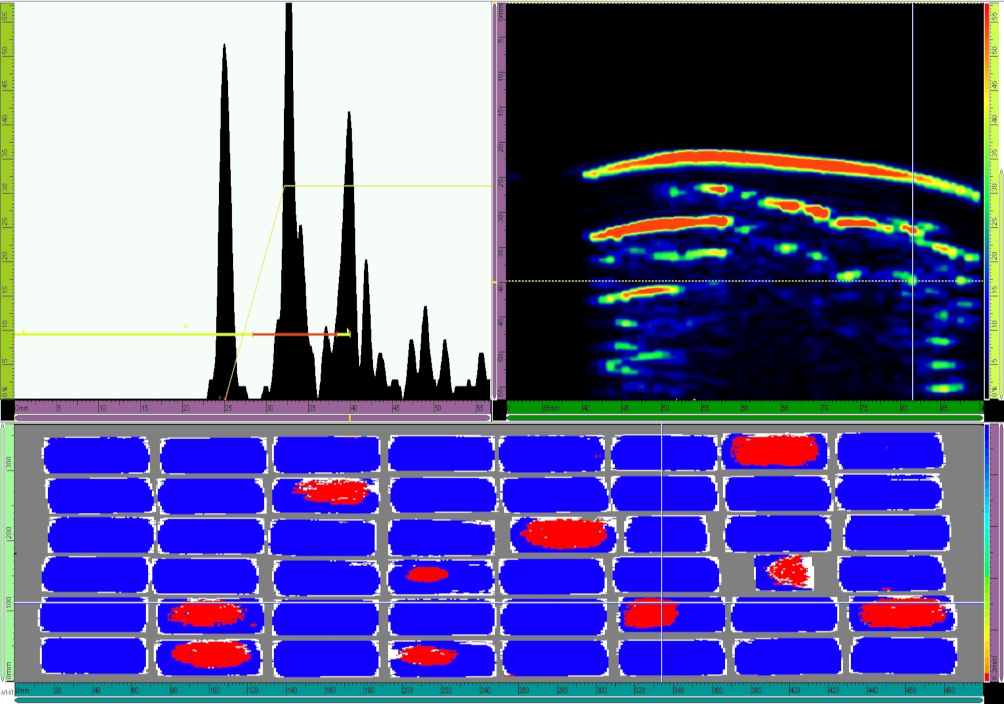

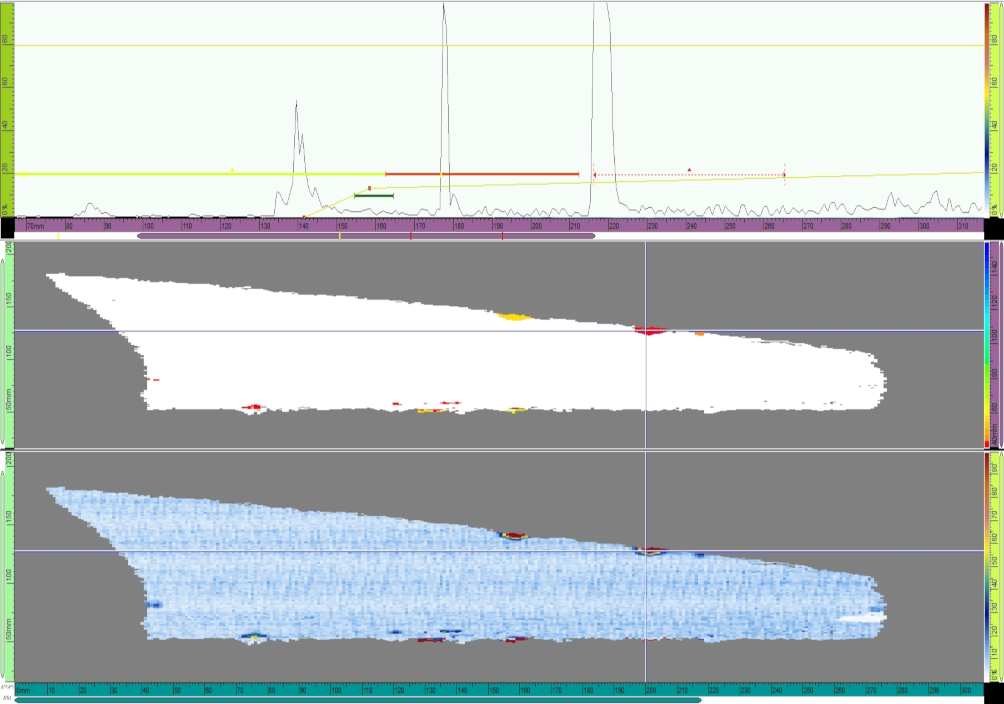

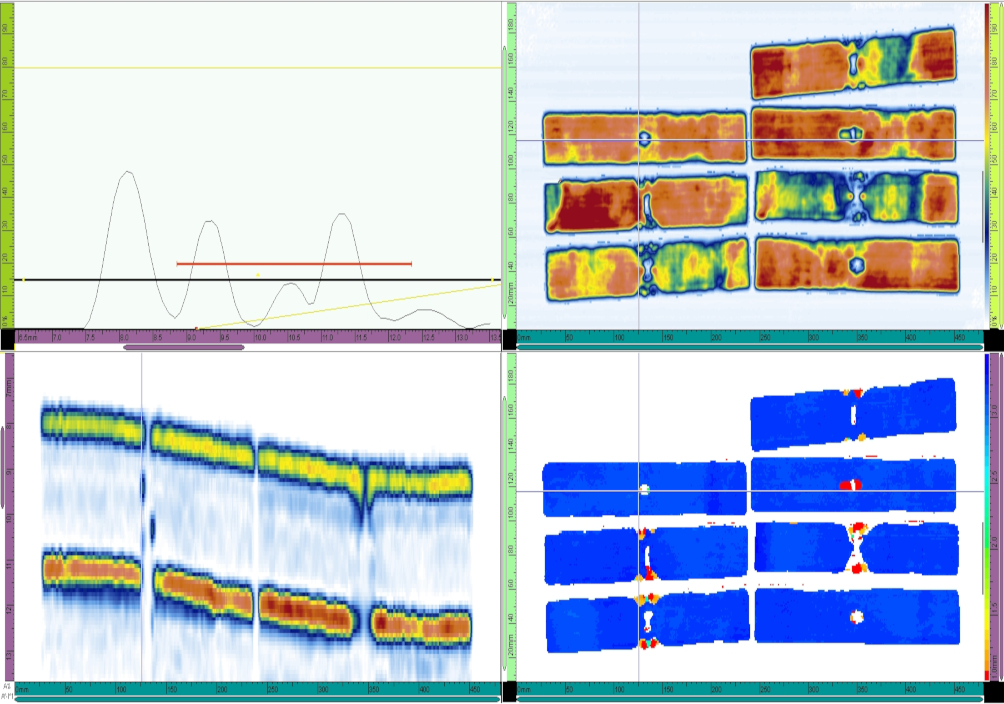

ГАЛЕРЕЯ
